HSRS系列气动水平冲击响应谱

试验机由四大部分组成：

·水平冲击主机

·控制系统

·测量系统

·配套气源

专利号：

201520438945.1

201510354205.4

技术优势：

HSRS与传统的摆锤式相比有以下优势：

安全、防爆、绿色环保节能

　　HSRS系列气动水平冲击响应谱试验机是国际上技术先进的高能量气体推动水平冲击响应谱试验设备，采用先导式高频高速气缸在水平方向加压冲击，给冲击锤提供充足的冲击能量，是真正的安全，防爆，绿色环保节能产品。

　　传统的摆锤式冲击响应谱试验台，为了产生较大的能量，需要增大摆锤的质量和摆锤的摇摆半径，不仅减速电机和离合器功率消耗大，并且占用较大的空间位置，还需要特别的安全防护。

冲击响应谱谱形调整简单

　　冲击响应谱要求冲击锤在绝对水平方向打击响应板，由于摆锤式冲击响应谱结构的局限，要求缓冲垫总厚度尺寸要保持一致，给摆锤式冲击响应谱调谱形带来了困难。HSRS气动冲击响应谱试验台在水平方向冲击，对缓冲垫的总厚度无要求，调整方便。由于冲击能量大，并且气压连续可调，调谱形变得相当简单。公司提供各种弹性模量的缓冲垫能保证冲击响应谱达到军标要求。

冲击能量大

　　HSRS系列气动水平冲击响应谱试验机，采用气动冲击锤在水平方向冲击，冲击能量比传统的摆锤式冲击台大很多，一般摆锤式的摆臂半径为1.5m左右，在摆角大时，水平中心打击面方向打击速度小于6m/s，气动冲击锤大的打击速度达到9m/s（7kg/cm²气压时）。冲击能量是摆锤式的3-4倍，可以打击更厚的冲击响应板，激励更大的冲击响应谱峰值。HSRS大冲击响应谱值（Q=10）可达12000g。能够满足军标要求。

可靠性高

　　HSRS采用气动锤在水平方向上直接对中打击方式，避免了摆锤式打击方式需反复对中打击中心面位置的问题。对摆锤式冲击台来说，如果对中面稍有调整不好，轻则导致响应谱谱形不好，重则可能打坏冲击台面的导向系统。

摆锤式响应谱试验机大多采用电磁式离合器吸摆锤轴来防止摆锤二次冲击，离合器承受冲击载荷大，容易损坏或磨损，HSRS不存在此问题。

性能特点：

水平冲击主机

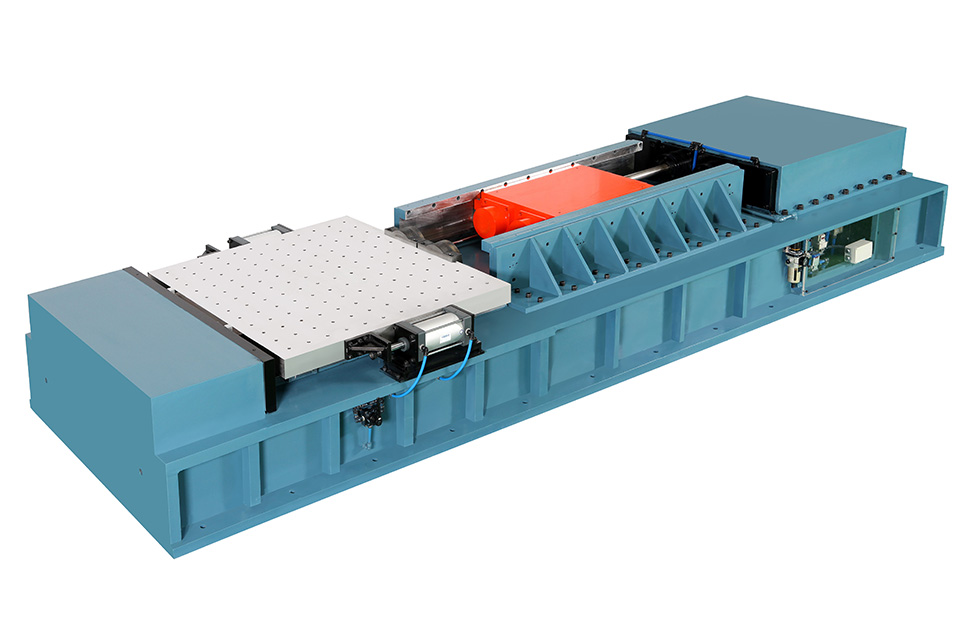

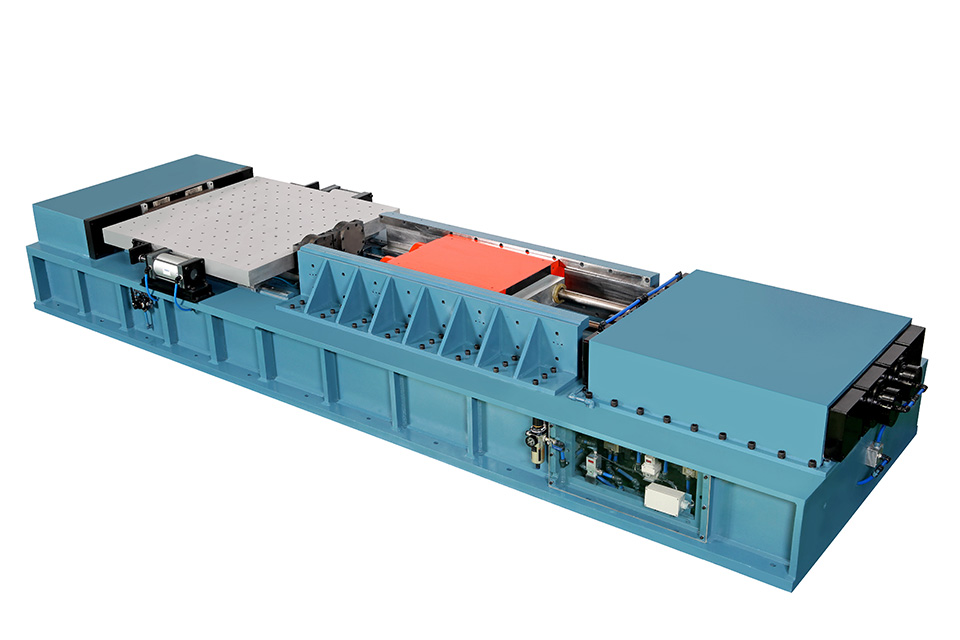

　　水平冲击主机主要由：冲击响应谱谐振板（台面）、冲击锤、冲击气缸、缓冲垫、制动刹闸装置和基座等组成。

冲击响应谱谐振板（台面）

　　谐振台面采用高强度航空铝压铸板，具有优异的强度和均匀性。谐振台面由进口水平导轨导向，并通过减振材料与导轨联接。一方面保证台面流畅防止台面旋转或偏位，另一方向保证台面的频率响应。

冲击锤

　　冲击锤通过水平导轨安装在水平冲击面上，经冲击气缸推动,高速撞击冲击响应谱谐振板，并通过复位气缸进行复位操作。

冲击气缸

　　冲击气缸主要产生水平冲击推力，可双向运动。冲击气缸公司已报专利，具有加速快，能量大等特点，并且可靠性极高。

技术参数列表
