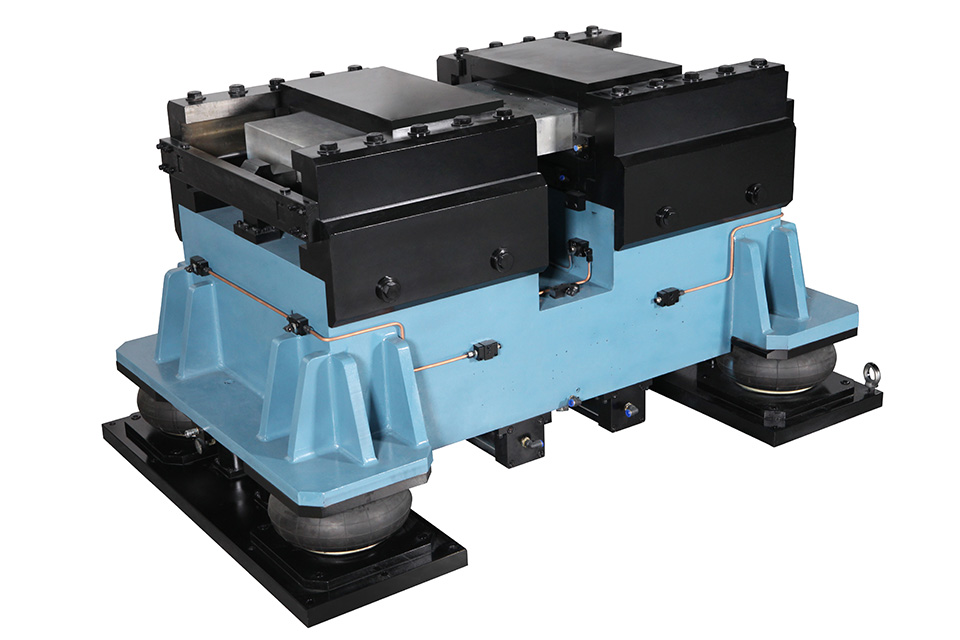

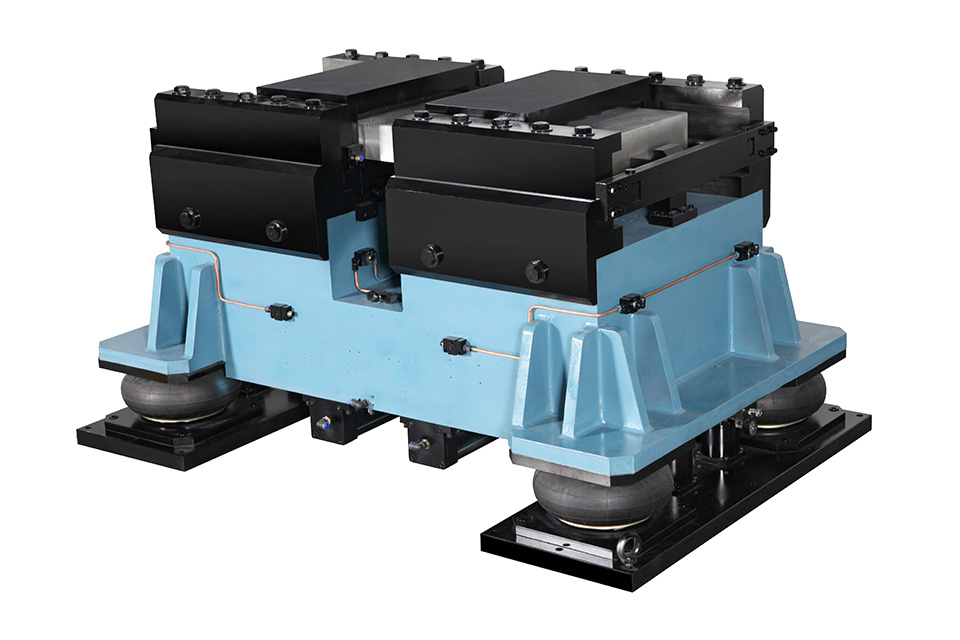

VSRS系列气动垂直冲击响应谱试验机，是利用冲击气缸在垂直方向推动冲击锤撞击谐振板，产生高能量冲击的响应谱试验机。主要用于测量和确定航天、航空、武器装备、电工电子产品的抗冲击性能，并评估冲击环境下产品的可靠性和结构的完好性，能更真实有效地反应冲击对试件的损伤情况。具有冲击能量大、可靠性高、性能稳定、在试件上的能量衰减小、重复性好、操作简单、安全环保等特点。
专利号：
201520438945.1
技术优势：
冲击能量大
VSRS冲击响应谱试验机，采用气动冲击锤在垂直方向冲击，冲击能量比传统的摆锤式冲击机能量大很多，气动冲击锤大的打击速度达到9m/s（7kg/c㎡气压时）。冲击能量是摆锤式的3-4倍，可以打击更厚的冲击响应板，激励更大的冲击响应谱峰值。VSRS大冲击响应谱值（Q=10）可达15000g。能够满足军标要求。
可靠性高
由于VSRS气缸内气压稳定，具有瞬间快速进排气的功能，并且采用冲击锤在垂直方向上直接对中撞击的方式，确保了冲击的重复性能好，可靠性高。
垂直冲击响应谱优点：
1、冲击能量的衰减小：试件安装在谐振板的上方，气动冲击锤在谐振板的下方由下往上对谐振板进行高速撞击，可以激励起更大的响应谱值，在试件上能量的衰减要比水平冲击台的小很多。
2、 拐点、斜率调整更方便： 冲击响应谱拐点、斜率调整相对比较简单，由谐振板的长度、厚度及所垫缓冲垫的多少决定。
3、横向的冲击响应谱值小：除了垂直方向外，另两个方向的冲击响应谱值很小，几乎可以忽略。
技术参数表：
技术型号 | VSRS600 | VSRS800 | VSRS1000 | VSRS1200 | |
台面尺寸(宽mm X 长mm) | 600x1400 | 800x1600 | 1000x1800 | 1200x2000 | |
大负载2(kg) | 100 | 200 | 300 | 400 | |
大加速度（空载)(g) | 15000 | 12000 | 10000 | 8000 | |
频率响应范围4(Hz) | 50-5000 (10-10000Hz) | ||||
拐点频率(Hz) | 500~2000 | ||||
上升段斜率(dB/oct) | 6-9 | ||||
控制容差 | fn≤3KHz±6dB, fn>3KHz+9/-6dB | ||||
有效波形大持续时间(ms) | ≤20 | ||||
台体尺寸和重量 | |||||
设备重量(kg) | 8500 | 11500 | 15000 | 18000 | |
外形尺寸LxDxH (mm) | 3050×1540×1240 | 3250×1800×1260 | 3450×2000×1280 | 3650×2200×1300 | |
使用环境 | |||||
气压(kg/cm2) | 7-8 | ||||
所需气压(m3/minute) | 1.6 | ||||
使用功率(kVA) | 台体 | 2 | |||
空压机 | 11 | ||||
温度范围 | 0℃-40℃ | ||||
湿度范围 | ≤90% (25℃) 不结露 | ||||
配ASK01冲击控制仪和MIS04冲击响应谱测量仪 | |||||
ASK01+MIS04 | 冲击响应谱试验控制和测量功能并打印试验报告 | ||||
满足标准 | |||||
GJB150.18A-2009,GJB150.27-2009, MIL-STD-810F | |||||
