专利号：
202020167120.1

202020167161.0

202020167133.9

202020167118.4

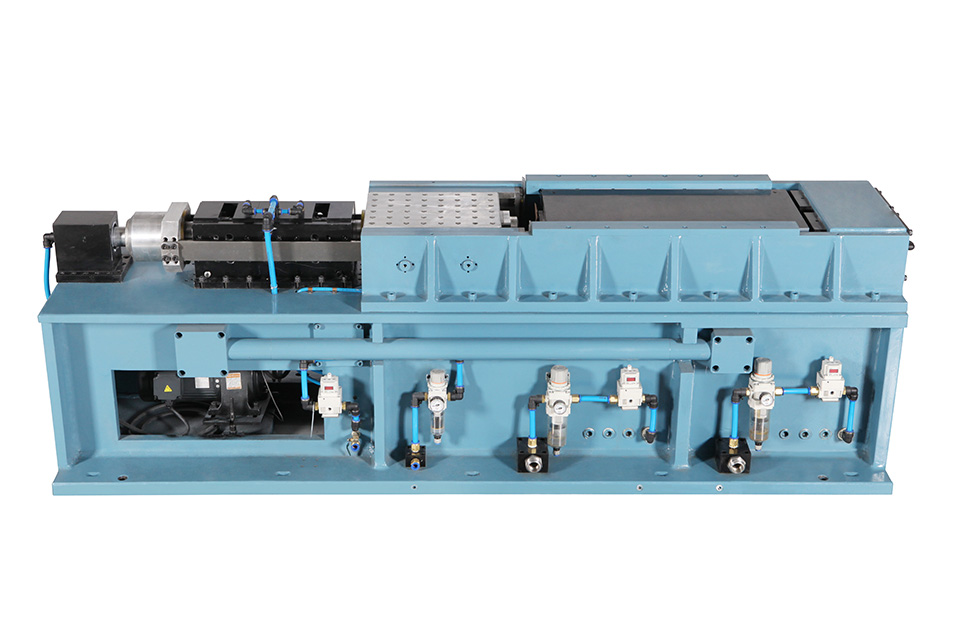

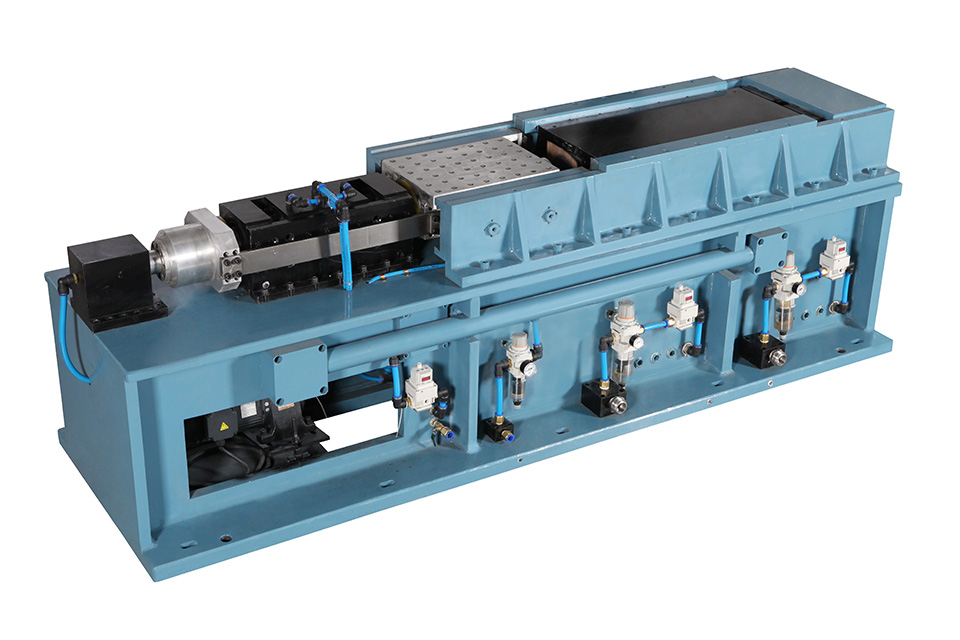

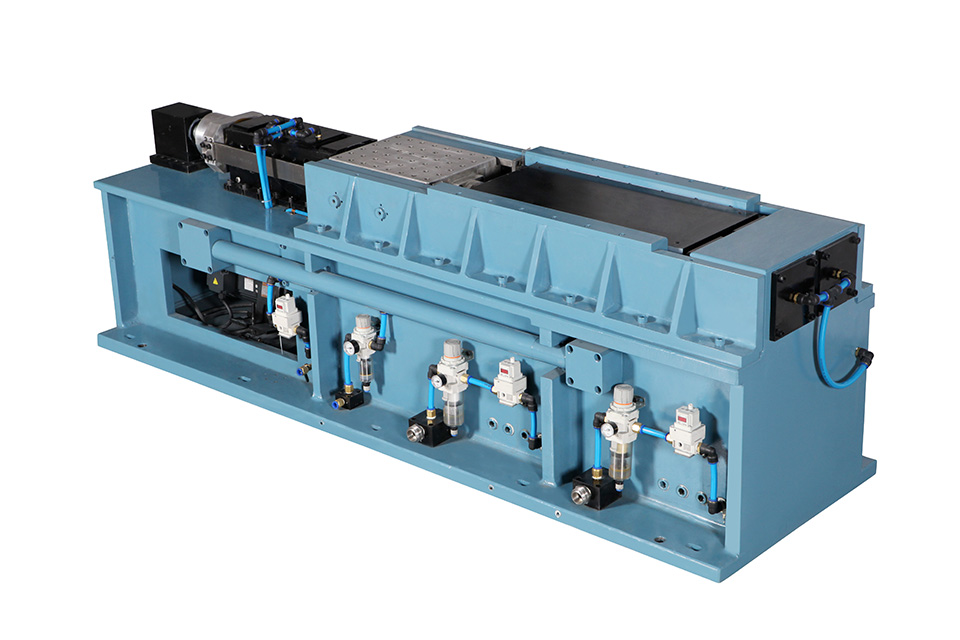

高频次、高加速度水平冲击台
工作原理
　　采用双向工作气缸，由双向气压活塞座及安装在下面的高频大流量控制阀输入脉冲工作压力气源，驱动冲击响应台面往复运动。由PC机控制电机进行调速，来控制高频大流量阀的转速，使冲击响应台面按500~600次/分钟的频次要求工作。
特点
　　a、用于模拟试件在连续高速撞击的情况下所承受的冲击，以考核试件对这种冲击的适应能力、工作可靠性和结构的完好性；
　　b、冲击频次高：高连续冲击频次可达600次/分；
　　c、大冲击响应谱峰值可达1500g；
　　d、操作便捷、易于维护;
　　e、加速度的大小取决于设定压力,不会随着冲击频次的增加而减小;
　　f、冲击加速度的大小,冲击频次,冲击次数和冲击时间等均可通过电脑进行设定。
结构说明
　　冲击响应台面前部安装有冲击头，冲击配重滑块前部安装有波形发生垫，当冲击响应台面往前运动时，由于冲击配重块质量远大于冲击响应台面，冲击配重块受冲击后，绝大部分的冲击能量传递到冲击台面上，产生冲击加速度，更换不同的波形发生垫可以得到不同的冲击加速度和冲击持续时间的组合。
