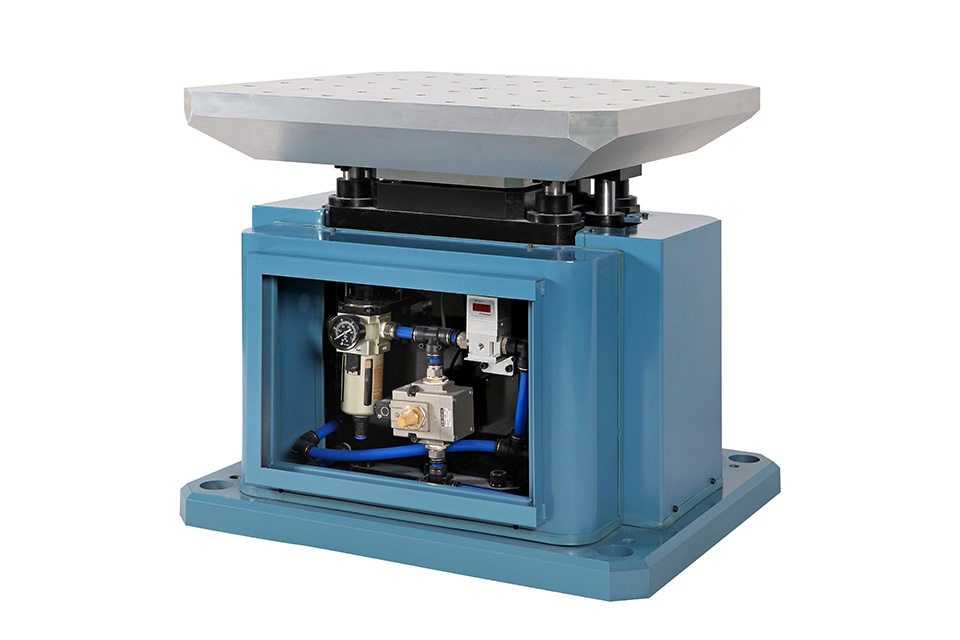

BS 系列气动碰撞试验台，取代了传统机械凸轮式碰撞台，用于实验室模拟产品在实际使用过程中可能遭受的 重复性冲击。该系列碰撞试验台可以做为优化产品结构强度设计的一种方法，或作为产品质量控制的手段。
专利号：
201520461203.0
201510354205.4
技术优势：
碰撞频次高、能量大
BS 碰撞台具有高性能的碰撞功能，大自由跌落高度可达280mm，在40mm自由跌落高度时，大碰撞频次高达120次/分。
小加速度碰撞波形好，重复性高
BS 碰撞系统小碰撞加速度可低到30m/s2，传统的碰撞台只能做到50m/s2。
非标产品设计能力强
BS 碰撞系统具有很强的指标拓展性，公司技术部门已准备好承接高频次、高能量的非标碰撞试验系统的设计，将根据用户对台面尺寸、负载重量、冲击加速度、脉冲宽度、频次等要求做优化设计，有能力满足用户的特殊要求。
技术参数表
技术型号 | BS500 | BS700 | BS800 | BS900 | BS1000 | BS1200 | BS1500 | ||
台面尺寸(mm X mm) | 500X700 | 700X700 | 800X800 | 900X900 | 1000X1000 | 1200X1200 | 1500X1500 | ||
额定负载 (kg) | 50 | 100 | 200 | 300 | 500 | 1000 | 1500 | ||
碰撞波形 | 半正弦波 | ||||||||
加速度(g) | 5-150 | 5-100 | 5-100 | 5-100 | 5-80 | 5-80 | 5-60 | ||
脉冲持续时间 (ms) | 2-25 | 2-25 | 2.5-25 | 3-25 | 4-25 | 4.5-25 | 5-25 | ||
跌落距离 (mm) | 120 | 120 | 180 | 180 | 200 | 200 | 200 | ||
空载碰撞频次 (次/分) | 1-120 | 1-120 | 1-90 | 1-90 | 1-80 | 1-80 | 1-40 | ||
空载时大速度变化量 (m/s) | 2.2 | ||||||||
台体尺寸和重量 | |||||||||
台体重量(kg) | 1100 | 1250 | 2400 | 2800 | 3800 | 5100 | 6800 | ||
台体尺寸LXDXH (mm) | 760×650×700 | 760×650×700 | 1000×900×775 | 1100×1000×790 | 1200×1100×900 | 1350×1350×920 | 1650x1560x1210 | ||
使用环境 | |||||||||
气压 (kg/cm2) | 7-8 | ||||||||
做碰撞试验所需气压(m3/分钟) | 1.6 | 1.6 | 2.0 | 3.2 | 3.6 | 4.4 | 4.4 | ||
做碰撞试验是否需储气罐 | - | - | - | 需要一个2m3储气罐 | |||||
使用功率(kVA) | 台体 | 2 | |||||||
空压机 | 11 | 11 | 15 | 22 | 25 | 30 | 30 | ||
温度范围 | 0℃-40℃ | ||||||||
湿度范围 | ≤90% (25℃) 不结露 | ||||||||
配ASK01冲击控制仪和MIS02冲击测量仪 | |||||||||
ASK01+MIS02 | 冲击、碰撞试验控制和测量功能并打印试验报告 | ||||||||
满足标准 | |||||||||
GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18和 GJB360 (等同于MILSTD-810). | |||||||||
备注：
1、碰撞试验中，当速度变化量小于0.65m/s时，为保证碰撞的可靠性，在做碰撞试验时要加上限位装置，确保试验的可靠和稳定。
2、当速度变化量小于0.3m/s时，冲击或碰撞的重复性变差。
3、当负载超过额定值后，设备也能正常工作，但各项技术指标均会有所下降，长期超载运行会对设备造成损害（大负载不能超过额定负载的1.5-2倍）。
