DAIS系列气动双向冲击试验台

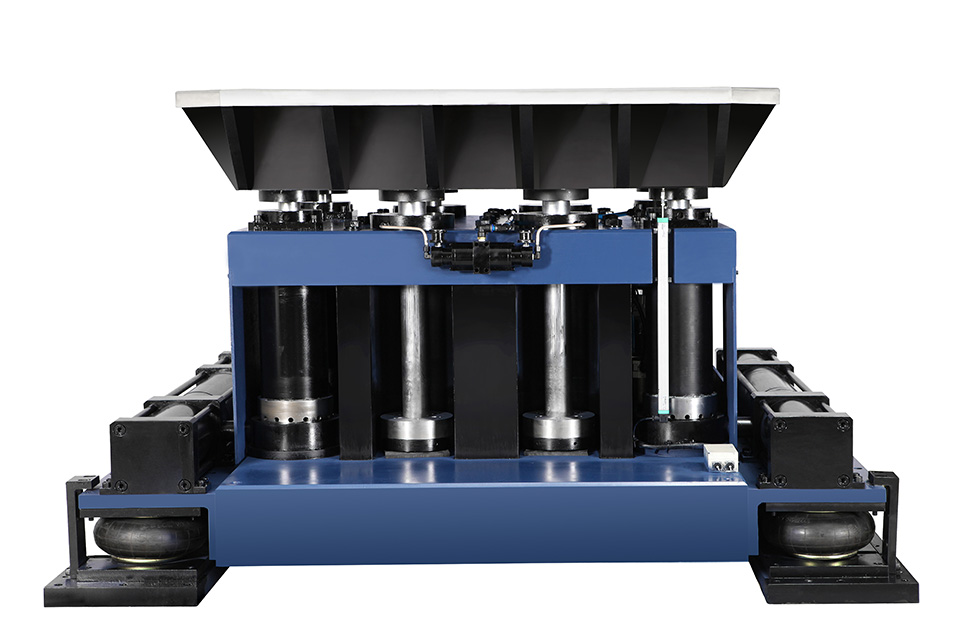

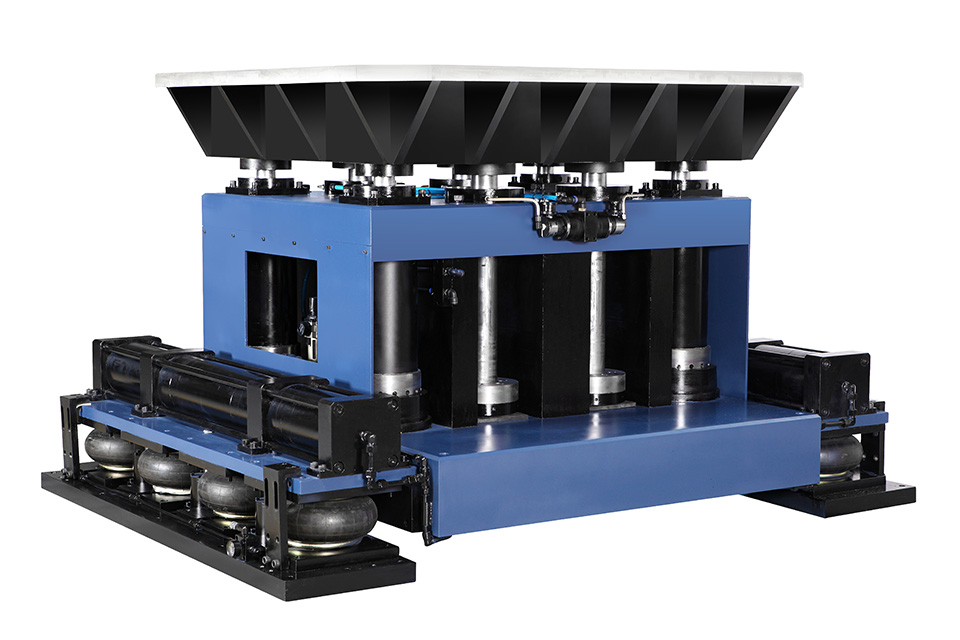

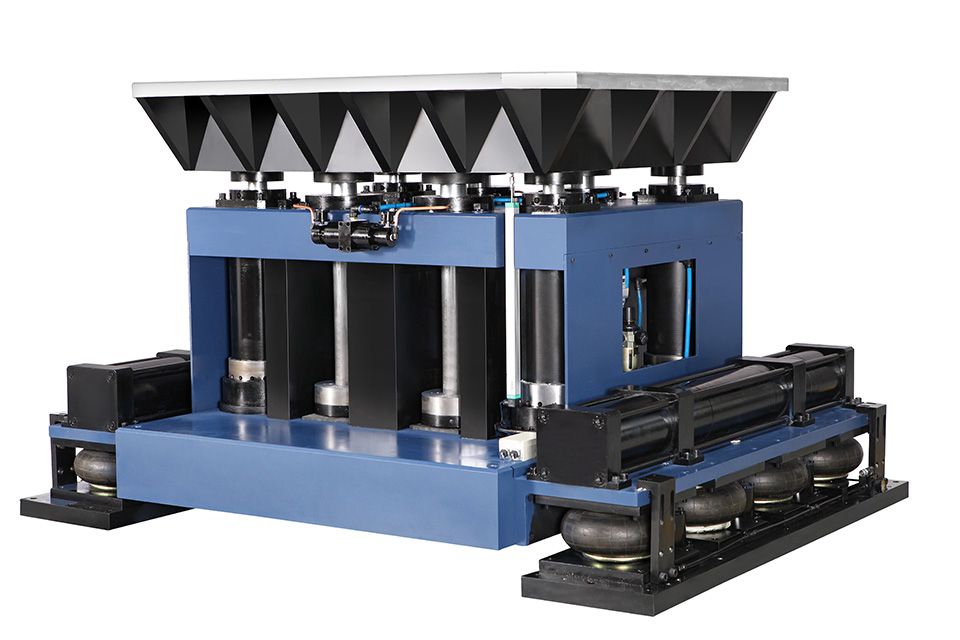

DAIS 系列气动双向冲击试验台,采用加压冲击的功能,可以完成垂直向下和垂直向上的冲击试验,为不能倒置的产品提供了垂直向上冲击的解决方案。该系列冲击试验台用于实验室模拟产品在实际使用中,需要承受的冲击破坏力,以此来评定产品结构的抗冲击能力,并通过试验数据,优化产品结构强度。

专利号:
201510563590.3

201510354205.4

201610310963.0

201610310961.1

201610310855.3


DAIS技术优势

双向冲击

  DAIS系列双向冲击台是针对一些不能或者不易翻转的大型试件设计、研发的新型产品。除了传统冲击台的z轴向向下冲击功能外,还可以对试件进行z轴向向上冲击。如配合我公司的水平冲击试验台,就可实现对试件的六方向冲击。我们检索了全球冲击台专业制造厂家的所有产品,尚未发现有同类产品,DAIS系统在技术先进、功能齐全、品质可靠等方面已经处于全球领先水平。

防爆、绿色环保节能

  DAIS系列冲击、碰撞试验台是国际上技术领先的高性能气动冲击与碰撞全自动测试系统。采用先进的先导式高频高速气缸作为驱动和加压冲击。是真正的防爆、绿色环保节能产品。

冲击、碰撞两用台

  DAIS系统既可以做冲击试验,也可以做碰撞试验。冲击与碰撞功能的切换完全由计算机软件设置控制。

冲击能量大

  DAIS系统采用了先导式双向加压高频高速气缸,使得冲击试验可以在500mm的短距离内达到自由落体2200mm的冲击速度。

  DAIS系统高能达到6~10m/s的冲击速度。

非标产品设计能力强

  DAIS冲击系统具有很强的指标拓展性,公司技术部门已承接高频次、高能量的非标冲击试验系统的设计,将根据用户对台面尺寸、负载重量、冲击加速度、脉冲宽度、频次等要求做优化设计。有能力满足用户特殊要求。


  DAIS 全自动气动冲击台由三大部分组成:
  ・冲击主机
  ・控制系统
  ・气源

1.1 冲击台面

  冲击机台面采用高强度航空铝,具有无比优异的强度和均匀性。台面由四根导向轴定位,阻止台面其他方向的旋转或偏位。

1.2 精密导轴

  镀烙高精密导向轴低摩擦高质量滑动轴承的采用,大大延长使用寿命。

  导向轴上装有安全锁定装置,方便更换冲击垫片及安装样品,并确保这些过程的安全性。

1.3 防二次冲击刹闸装置

  DAIS制动刹闸装置使用气体作用增压器瞬间动作,在极短的反应时间内夹持并锁定冲击台面,确保冲击台面不产生二次冲击,并消除刹闸滞后或拖尾现象。

1.4 台面升降系统

  台面升降系统由专用的先导式加压气缸升降系统,同时准确平稳地提升台面到设定高度,并保证台面以非常优异的水平位置平稳而不间断的上下运动,达到冲击的准确性和重复性,精密的位移传感器通过软件控制系统实现准确的定位。

1.5 减震缓冲座

  冲击减震座提供冲击缓冲作用,缓冲座两边配有双向阻尼装置,大位移空气垫大限度的减少冲击瞬间对实验室地面的作用。

1.6 波形发生器

  波形发生器用于产生正弦波、梯形波、后峰锯齿波,通过更换不同的波形发声器实现各种冲击波形及冲击能量。

技术参数表

技术型号


DAIS800

DAIS1000

DAIS1200

DAIS1500

DAIS1800

DAIS2000

规格

台面尺寸(mm X mm)

800

1000

1200

1500

1800

2000

额定负载 (kg)

400

500

600

1000

1000

1200

台体重量(kg)

4500

7000

12500

14000

18000

20000

台体尺寸 LXDXH (mm)

1400×1100×1160

1650×1300×1250

2100×1720×1300

2400×2200×1520

2530×2000×1520

2800×2000×1520

冲击距离(mm)

380

冲击测试指标(向下冲击)

冲击量级(g)

半正弦波

10-500

10-350

10-300

10~60

10~50

10~40

后峰锯齿波

15-100

脉宽 (ms)

半正弦波

3-40

3.5-40

4-30

5~25

5~20

6~18

后峰锯齿波

6-20

空载时大速度变化量 (m/s)

8.2

7.8

7.6

4.5

4

3.5

额定负载时大速度变化量 (m/s)

7

6.5

6

4

3.6

3

冲击测试指标(向上冲击)

冲击量级(g)

半正弦波

10-500

10-350

10-300

10~60

10~50

10~40

后峰锯齿波

15-100

脉宽 (ms)

半正弦波

3-40

3.5-40

4-30

5~25

5~20

6~18

后峰锯齿波

6-20

空载时大速度变化量 (m/s)

8.2

7.8

7.6

4.5

4

3.5

额定负载时大速度变化量 (m/s)

5.9

5.6

5.5

3.8

3.2

3

碰撞测试指标(单方向向下碰撞)

碰撞波形

半正弦波

加速度(g)

4-80

5-80

5-60

脉宽 (ms)

4-30

5-30

5-30

空载碰撞频次 (次/分)

1-80


1-70

额定负载时碰撞频次(次/分)

1-60



空载时大速度变化量 (m/s)

3

2.6

2.4

额定负载时大速度变化量 (m/s)

2.5

2.1

1.9

使用环境

气压 (kg/cm2)

7-8

单做冲击所需气压(m3/分钟)

1.6

1.6

2.0

2.0

2.0

2.0

做碰撞试验所需气压(m3/分钟)

2×1.6

2×1.6

2×2.0

做碰撞试验是否需储气罐

需要一个3m³储气罐

使用功率(kVA)

台体

2

2

2

2

2

2

空压机

22

22

30

30

30

30

温度范围


0℃-40℃

湿度范围


≤90%  (25℃) 不结露

配ASK01冲击控制仪和MIS02冲击测量仪

ASK01  + MIS02

冲击、碰撞试验控制和测量功能并打印试验报告

满足标准

GB/T2423.5,  GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18和 GJB360 (等同于MILSTD-810)
