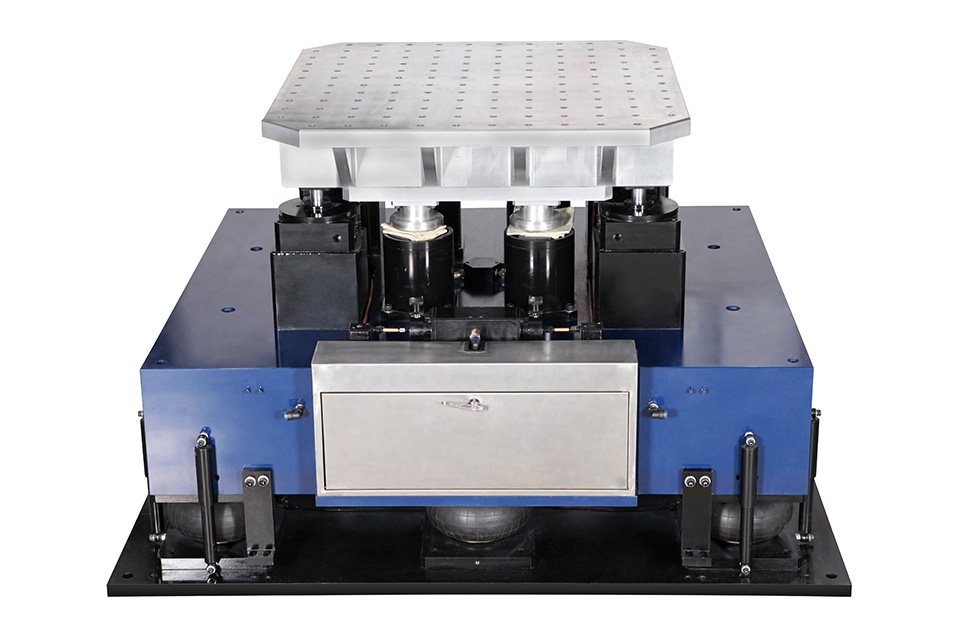

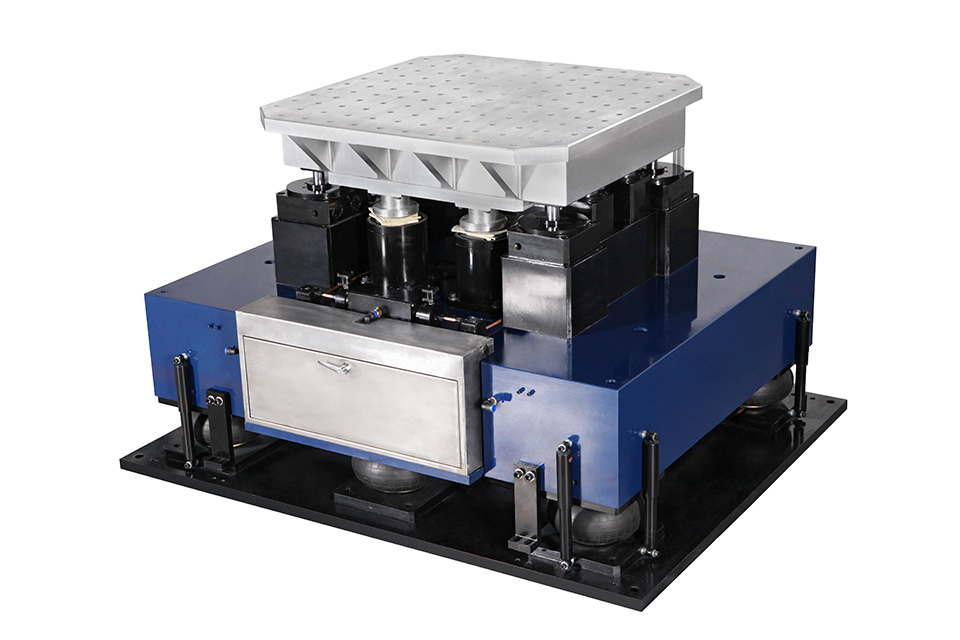

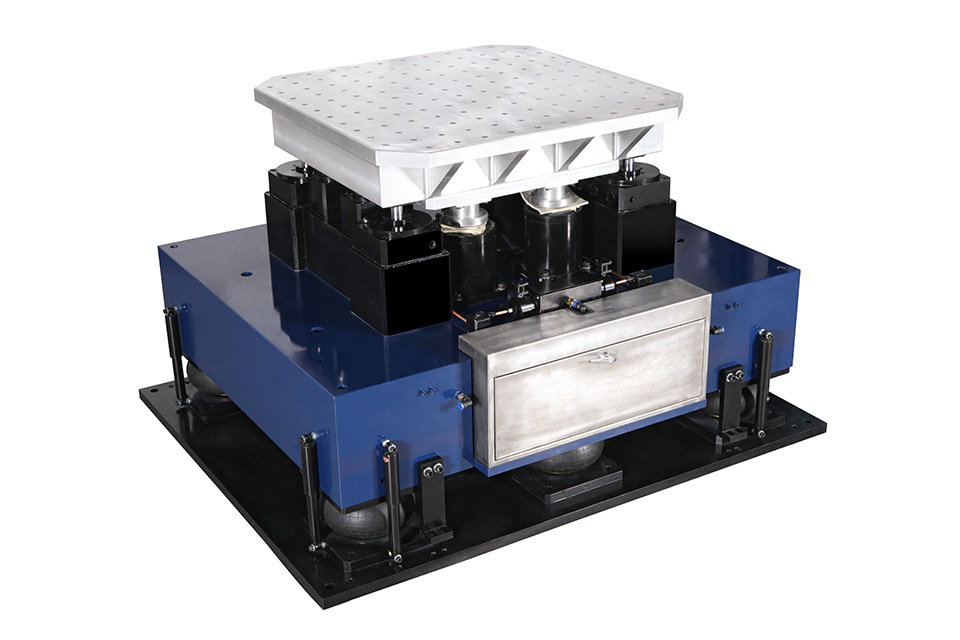

系统概述 HAIS系列大能量冲击试验台是专门用于电池模组及系统进行机械冲击测试的试验设备，电池模组机械冲击所要求的最大冲击能量是普通冲击设备最大能量的2-3倍，最大相当于自由跌落高度9米左右的势能。该系列冲击台冲击能量大，总体高度适中，负载能力强，操作维护比较方便。
专利号：
202020166992.6
202020166980.3
202020167120.1
202020167133.9
性能特点
1．采用全气压驱动，无污染，是真正的绿色、防爆、环保产品，设备整体结构紧凑、使用成本低、可靠性高、维护便利；
2．通过控制台面上升高度和加压压力的大小来控制冲击能量的大小，调节灵活方便，大大提高了冲击试验效率；
3．设备总体高度低，在很短的冲击行程下，即可满足大能量冲击试验的要求；
4．冲击台面由高强度航空铝整体加工而成，具有非常高的强度和硬度特性以及良好的频率响应特性；
5．采用大质量配重底座，台面冲击时势能转换成机械能的损失小，指标更高；
6．采用高强度镀铬导向轴，台面升降和冲击时与导向轴的摩擦力小，减少了冲击时的高频杂波，提高了冲击指标，使得冲击波形更平滑；
7．采用进口线性位移传感器测量台面提升高度，测量精度高于传统的光电传感器，使冲击重复性更好；
8．冲击台台面四周无导向轴阻碍，便于安装试件。
技术参数表
技术型号 | HAIS600 | HAIS800 | HAIS1000 | HAIS1390 | HAIS1200 | |
台面尺寸(mm X mm) | 600X600 | 800X800 | 1000X1000 | 1300X900 | 1200X1200 | |
台面重量(kg) | 100 | 200 | 250 | 300 | 400 | |
额定负载(kg) | 5-1000 | 10-500 | 10-300 | 10-300 | 10-300 | |
脉冲宽度(ms) | 半正弦波 | 2-90 | 3-90 | 6-90 | 6-90 | 6-90 |
大速度变化量(m/s) | 半正弦波 | 20 | 20 | 20 | 19 | 18 |
典型指标 | 50g@6ms，25g@15ms，25g@10ms, 12g@20ms，60g@45ms，70g@45ms，90g@20ms，140g@15.8ms, 150g@15ms，150g@20ms，155g@20ms | |||||
外形尺寸与重量 | ||||||
设备重量(kg) | 6000 | 15000 | 16000 | 17000 | 20000 | |
设备尺寸 长X宽X高(mm) | 1350×1000×1350 | 2500×1800×1600 | 2600×1900×1700 | 2900×1900×1700 | 2800×2200×1800 | |
使用环境 | ||||||
压力(kg/cm2) | 7-8 | 7-8 | 7-8 | 7-8 | 7-8 | |
冲击时需要的流量(m3/minute) | 1.6x2 | 1.6x2 | 1.6x2 | 1.6x2 | 1.6x2 | |
